Световой стейджбокс

С началом эры цифровых пультов братья наши меньшие (звукари) перестали тянуть от сцены в пультовую огромные мультикоры, их заменила витуха и «волшебная коробочка на сцене». И вроде у нас же тоже есть похожие устройства — артгейты, но они не всегда сами по себе решают наши задачи, поэтому в этой статье я поделюсь с вами созданием полноценного стейджбокса для работы со светом.

Без внятного ТЗ…

Итак, мои требования к конечному устройству, которое я назвал световым стейджбоксом:

1. Передача 8-ми юниверсов по одной витухе от пультовой до сцены
2. Сплиттер на каждый из 8-ми юниверсов (чтобы не городить стопки сплиттеров отдельно и не лишаться одного из юниверсов на артгейте, делая несколько выходов с одного юниверса)
3. Сетевой выход, т. е. в конечном устройстве должен быть неуправляемый коммутатор, который даст мне ещё один сетевой выход на сцене, например, для подключения ещё одного артгейта или точки доступа
4. Всё должно быть в одном рековом корпусе, с единым питанием: открыл крышку, вставил в розетку, всё работает

Если начать всё это переводить в устройства, то получается примерно такая рековая стойка:

1. Сетевой коммутатор
2. Артгейт на 8 юниверсов
3. Сплиттер для юниверса 1
4. Сплиттер для юниверса 2
5. Сплиттер для юниверса 3
6. Сплиттер для юниверса 4
7. Сплиттер для юниверса 5
8. Сплиттер для юниверса 6
9. Сплиттер для юниверса 7
10. Сплиттер для юниверса 8

Т. е. получается огромный ящик на 10U, создание которого стоит, как крыло от самолёта. Меня это совсем не устроило, поэтому я начал думать, как решить эту задачу.

Выбор оборудования

На помощь мне пришло оборудование от российского производителя — Ярило. Я остановился на двух моделях устройств:

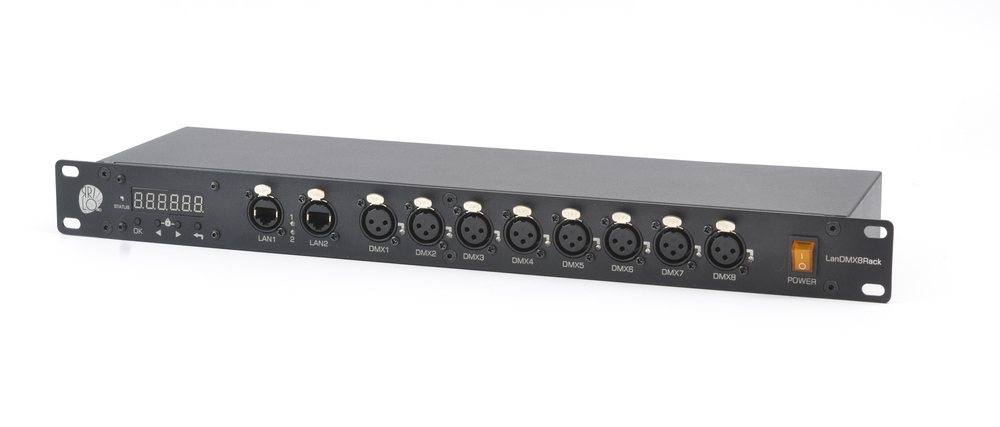

ЯRILO LanDMX8Rack

Это артгейт, который имеет в себе сетевой коммутатор (сразу убираем коммутатор из списка).

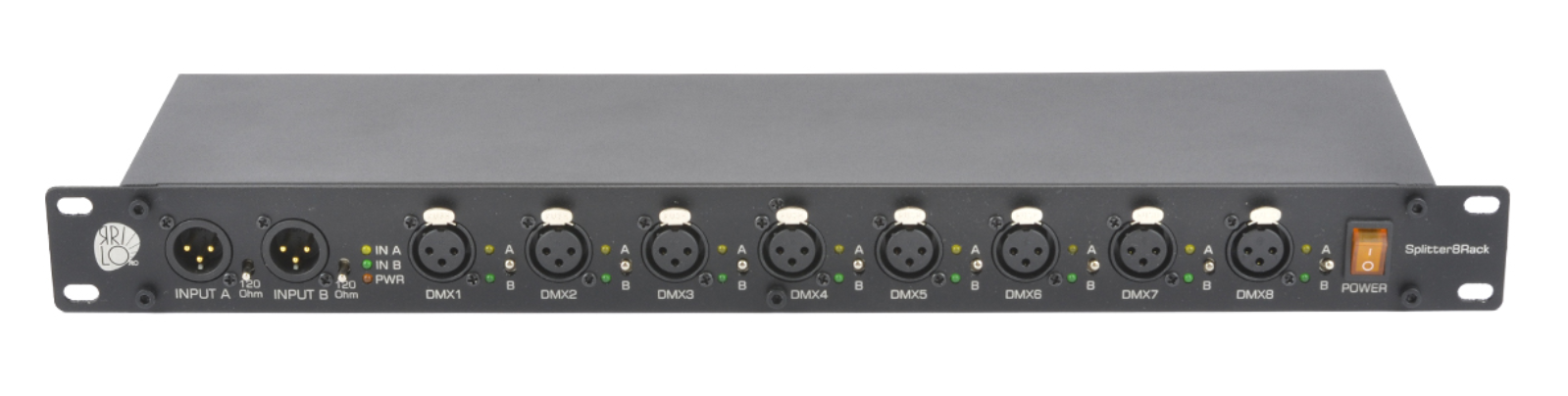

Второе устройство — это DMX Сплиттер 2x8 ЯRILO Splitter8Rack

Это сплиттер с двумя входами. Т. е. в одном корпусе мы получаем сразу два сплиттера: каждый из 8-ми выходов можно переключить или на первый вход, или на второй.

Таким образом мне нужен всего один артгейт и 4 сплиттера, получится рековый ящик на 5 юниверсов, а это более чем в два раза меньше по размеру и в десятки раз дешевле первого варианта.

Подготовка к сборке

Заказываю у ребят из Ярило железки и дожидаюсь посылку

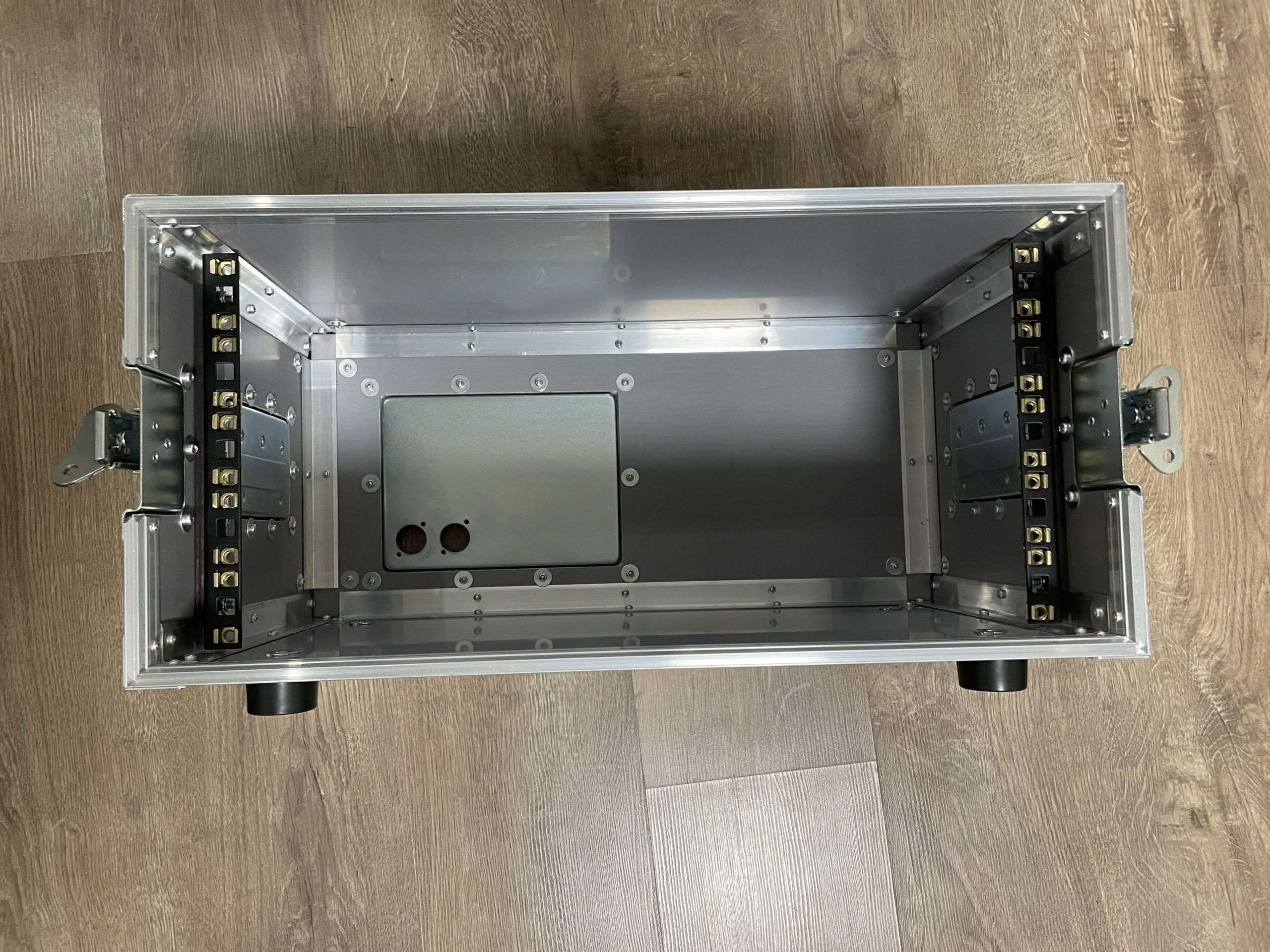

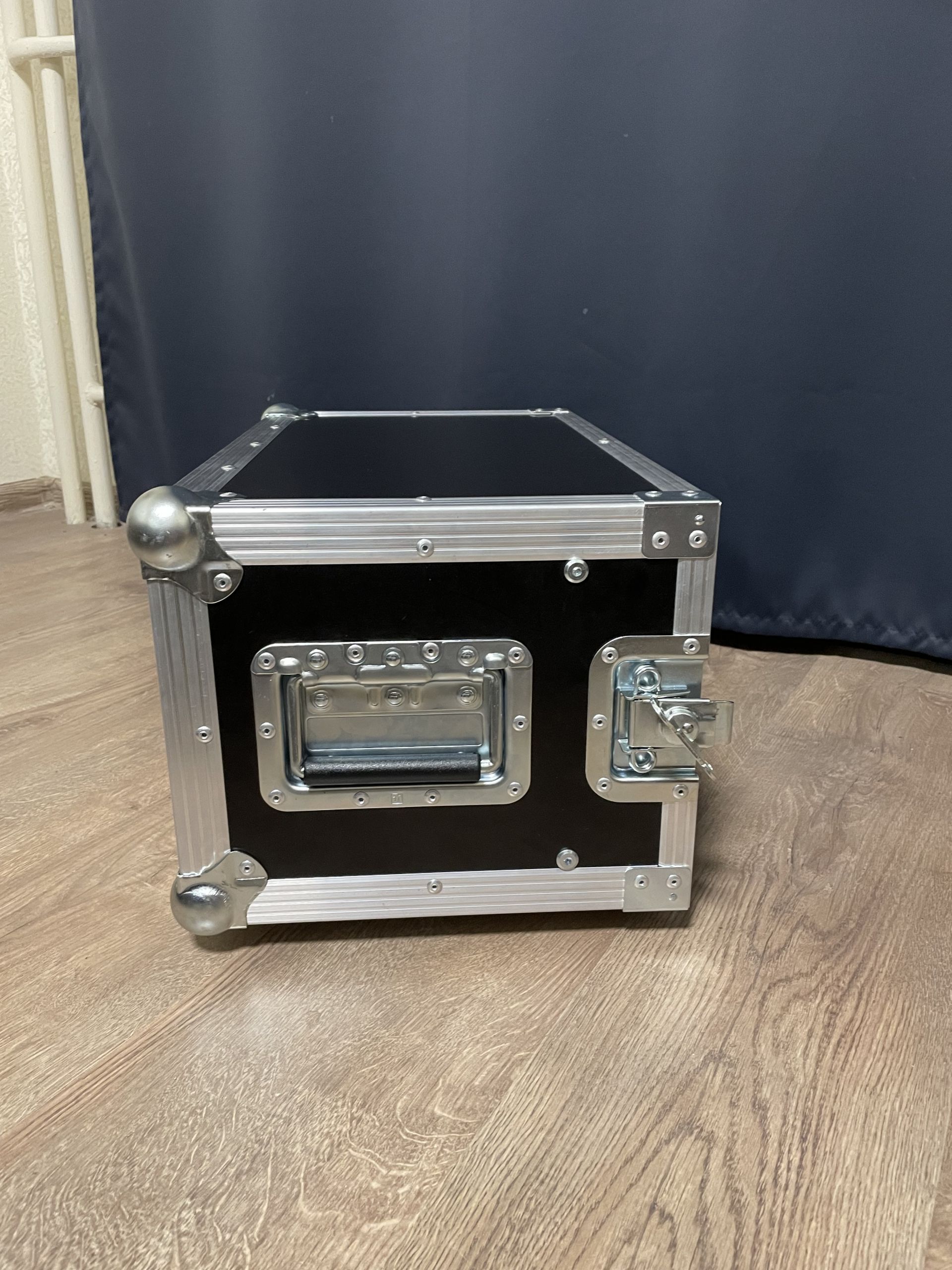

Заказываю на местном производстве рековый корпус на 5U.

Он не глубокий, легкий, крышка только спереди

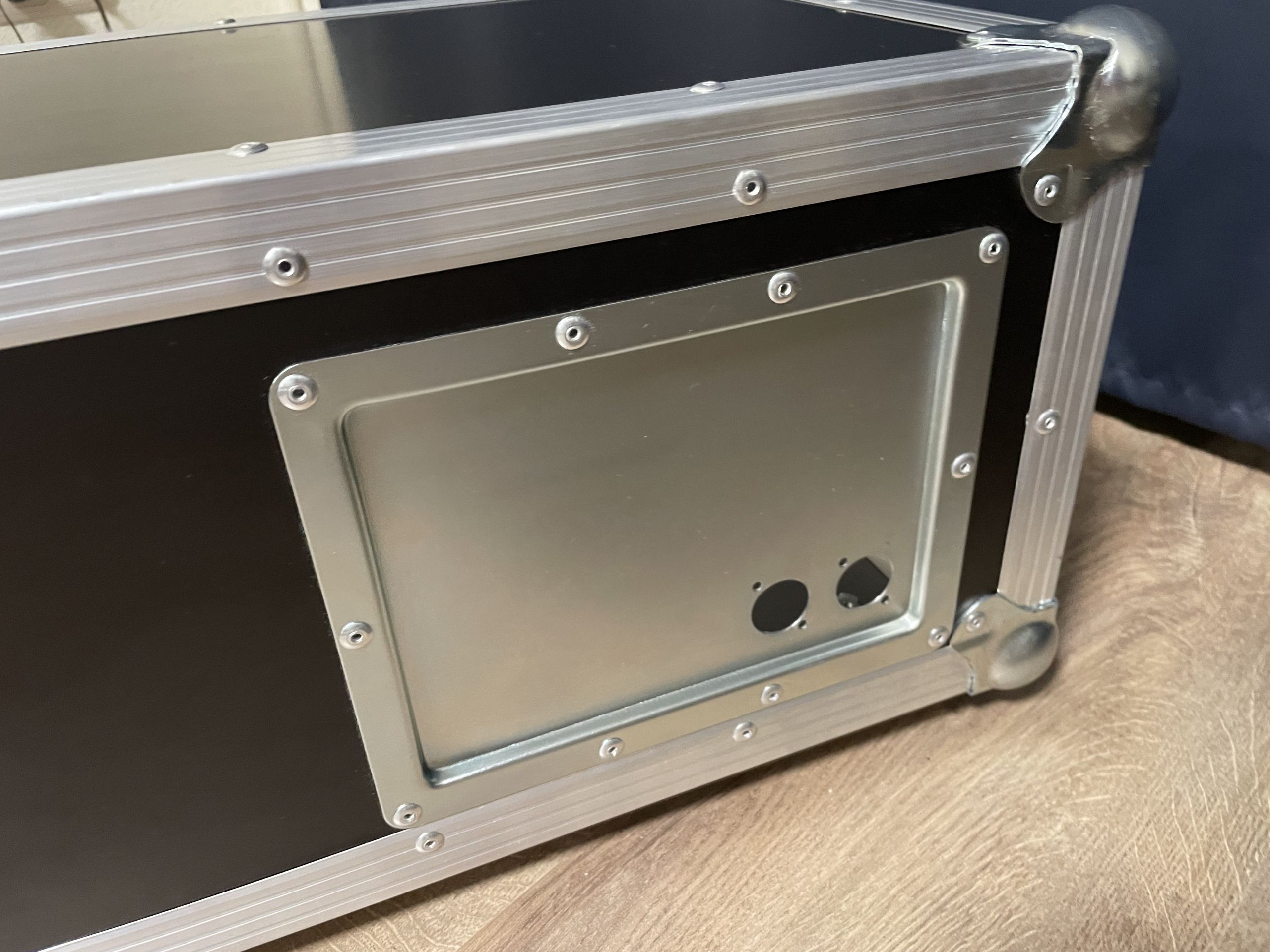

А сзади панель под powerCON вход и выход для питания, чуть-чуть утопленная, чтобы не повредить разъемы:

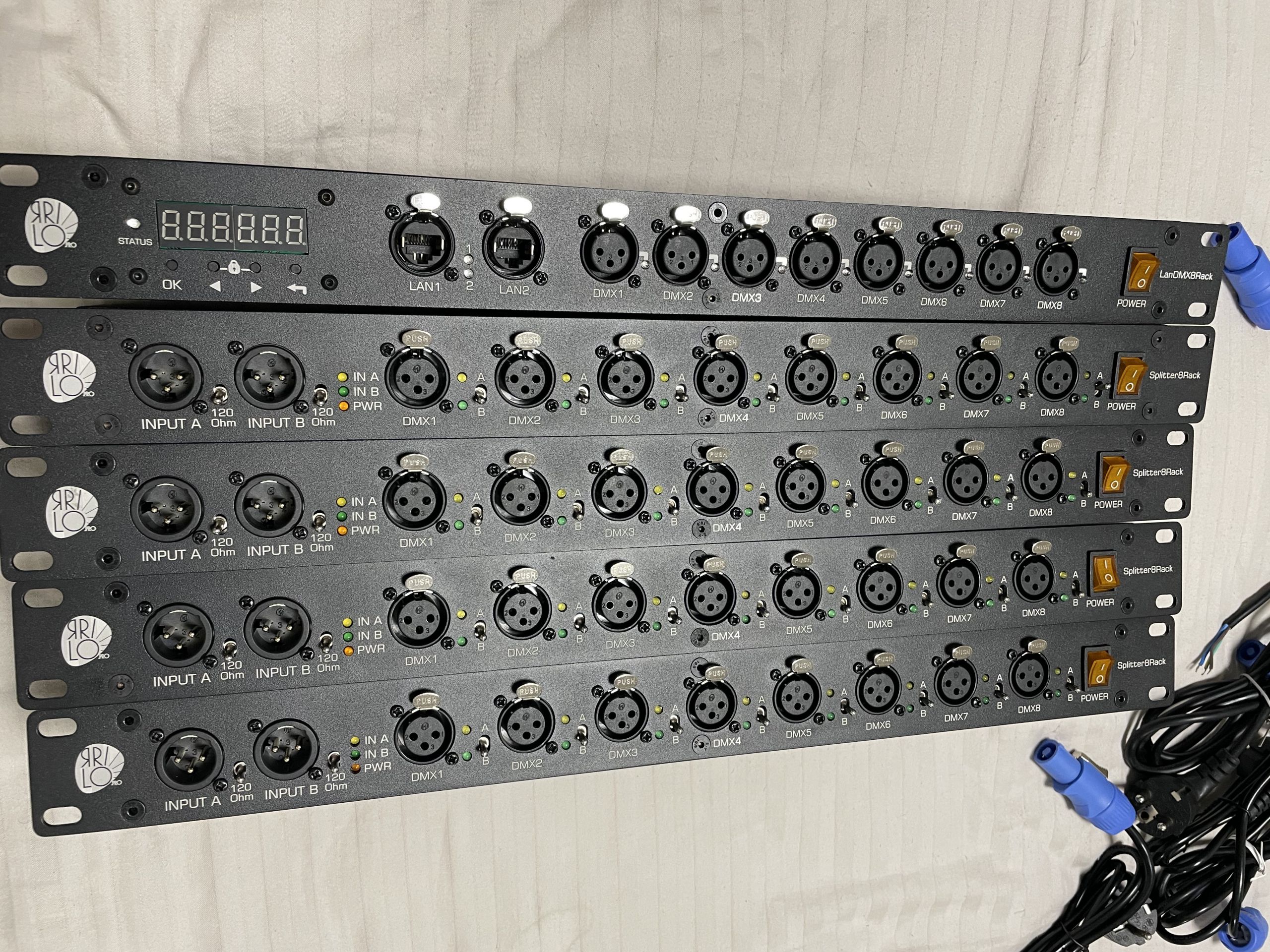

Все 5 устройств готовы к сборке, приступаем

Сборка

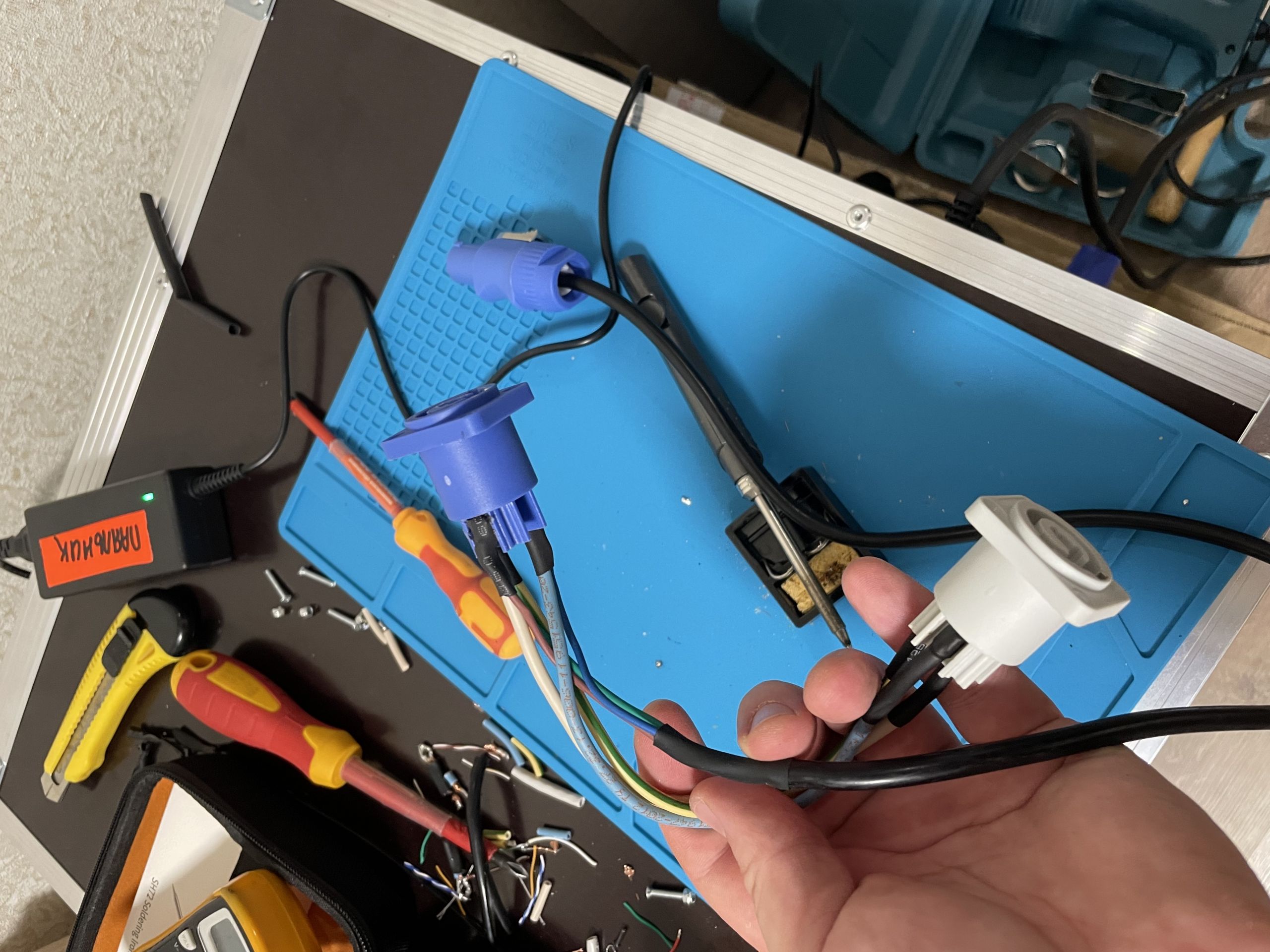

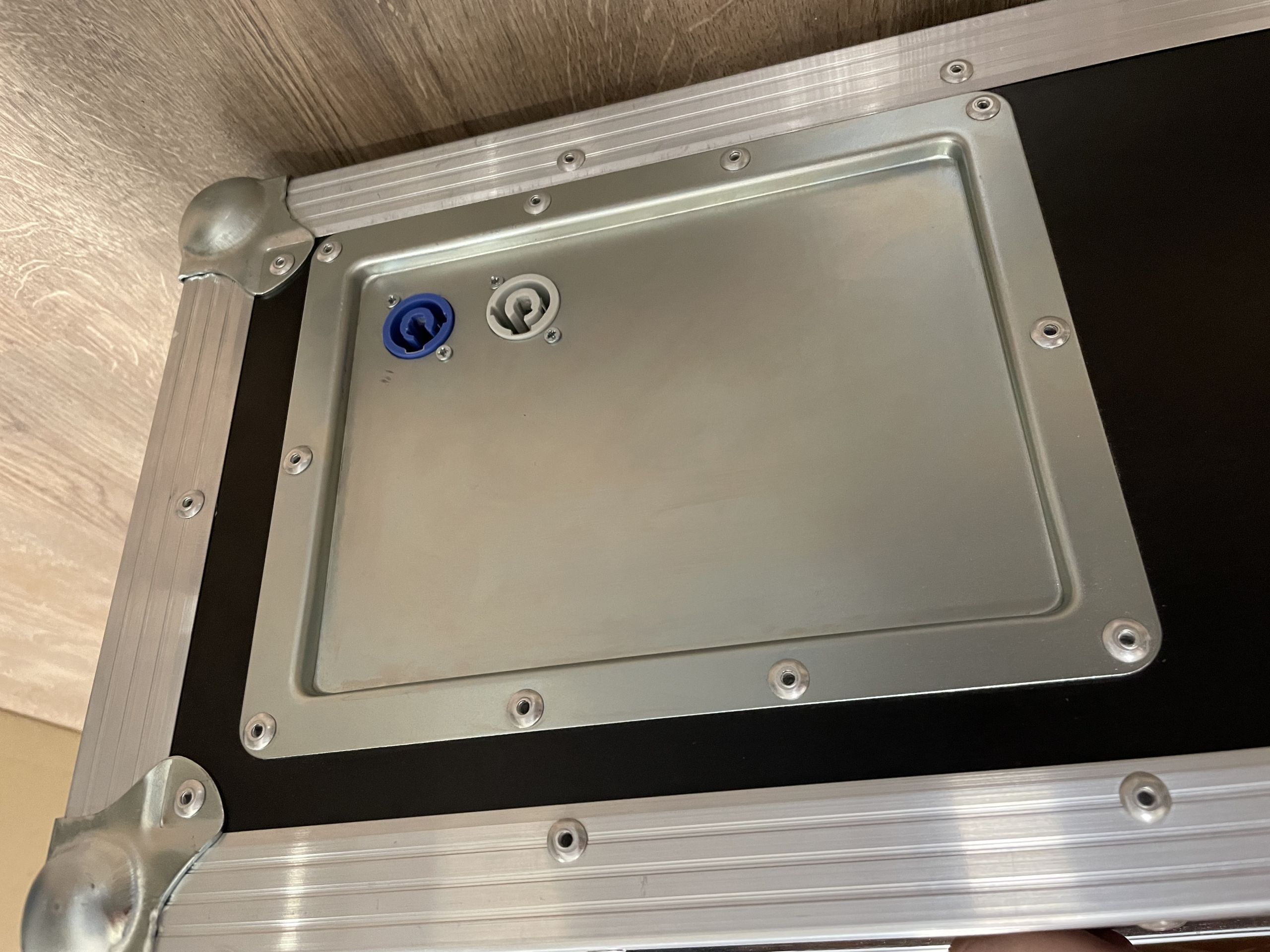

Первым делом ставлю разъемы для питания

И всё хорошо пропаиваю

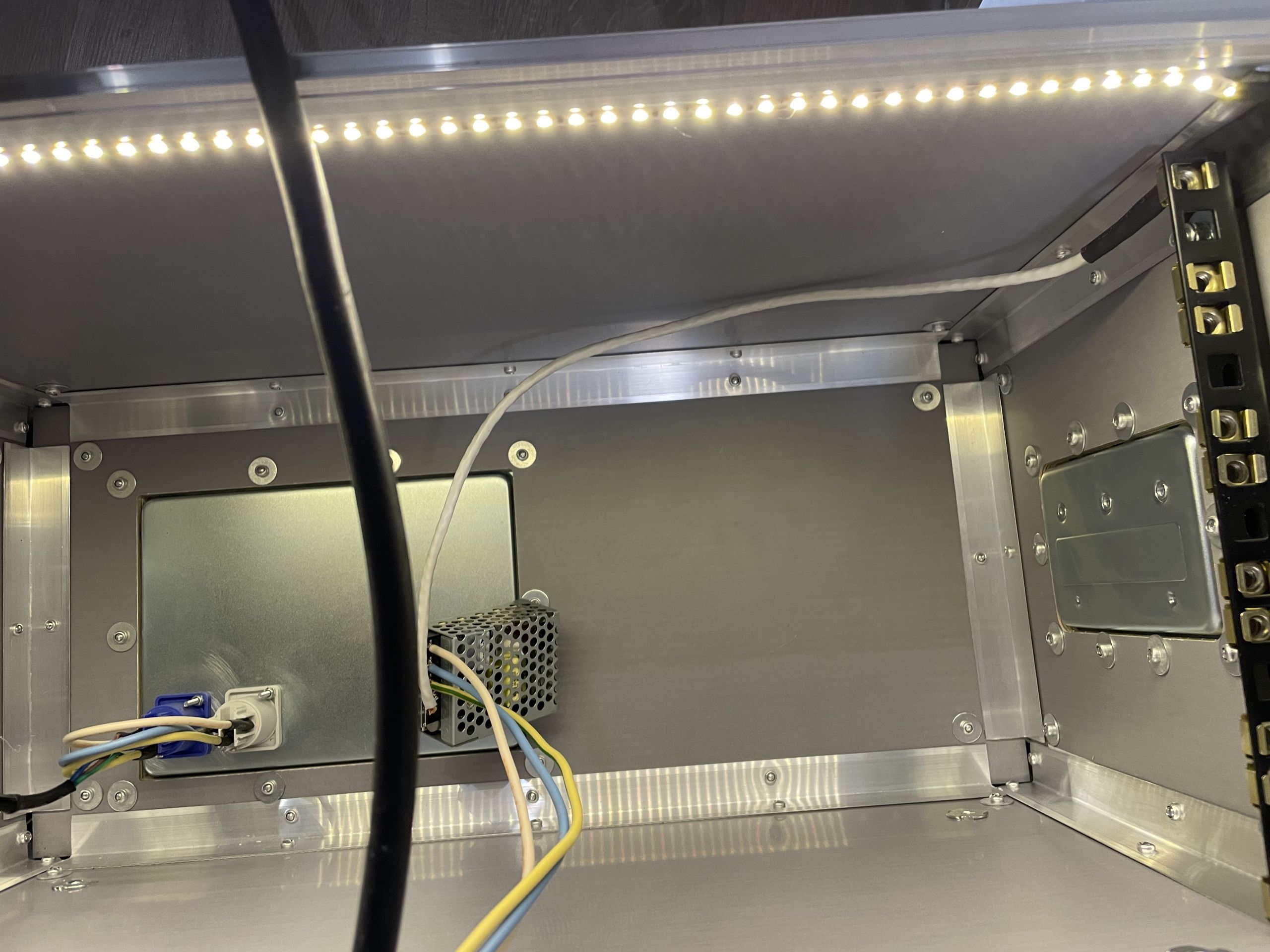

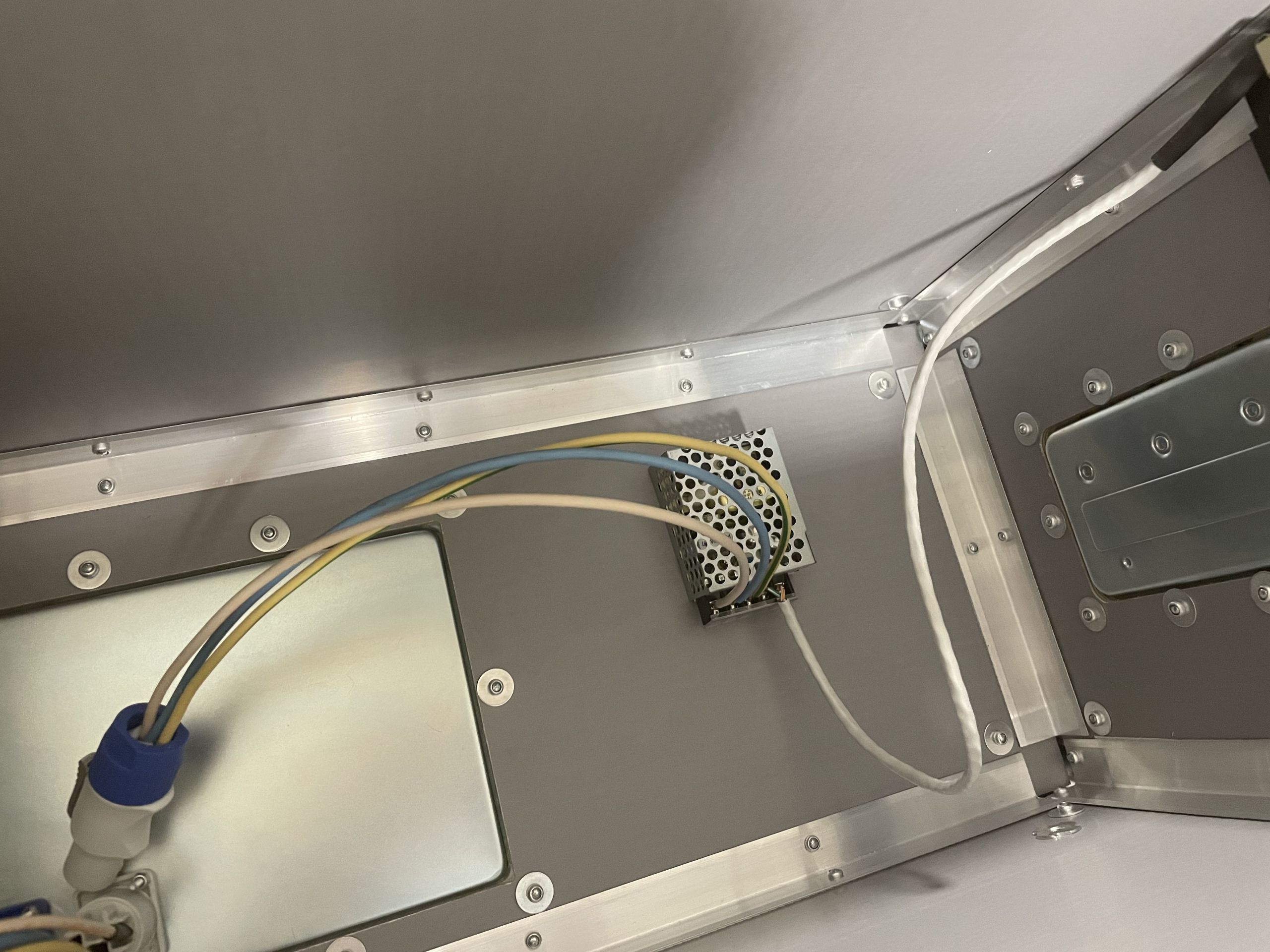

Я хочу подсветить светодиодной лентой переднюю часть кейса, чтобы в темноте было видно, куда вставлять XLR-ы, поэтому заранее внутрь ставлю блок питания для этой самой ленты:

Приклеиваю ленту, и проверяю, что оно работает

Все устройства линкуются между собой по питанию, поэтому блок питания тоже имеет разъем поверкон и будет подключен в выход последнего устройства цепи.

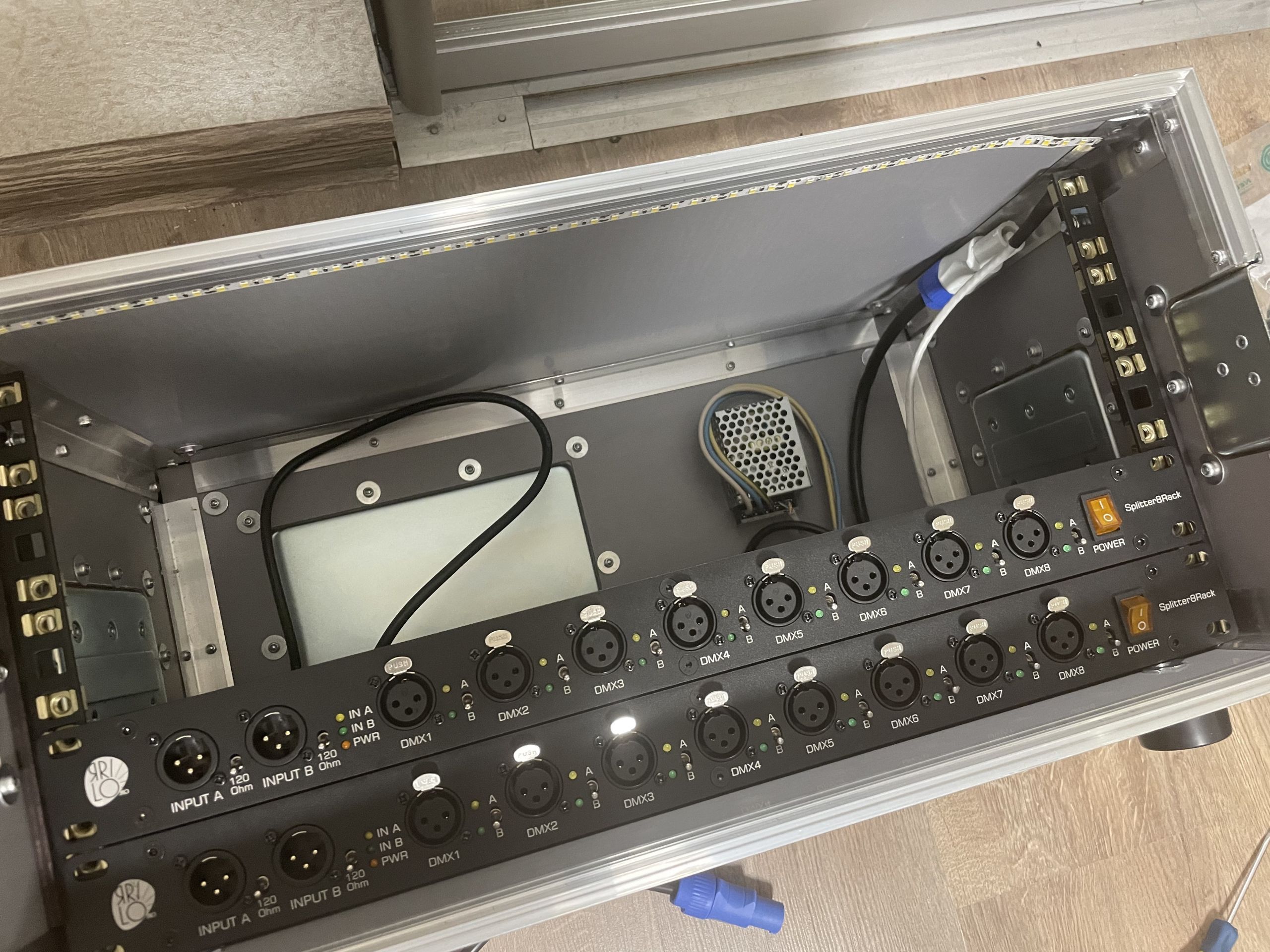

Начинаю вставлять сплиттера и артгейт:

Теперь нужно спаять восемь коротких DMX-линков, чтобы соединить каждый выход артгейта с нужным входом нужного сплиттера:

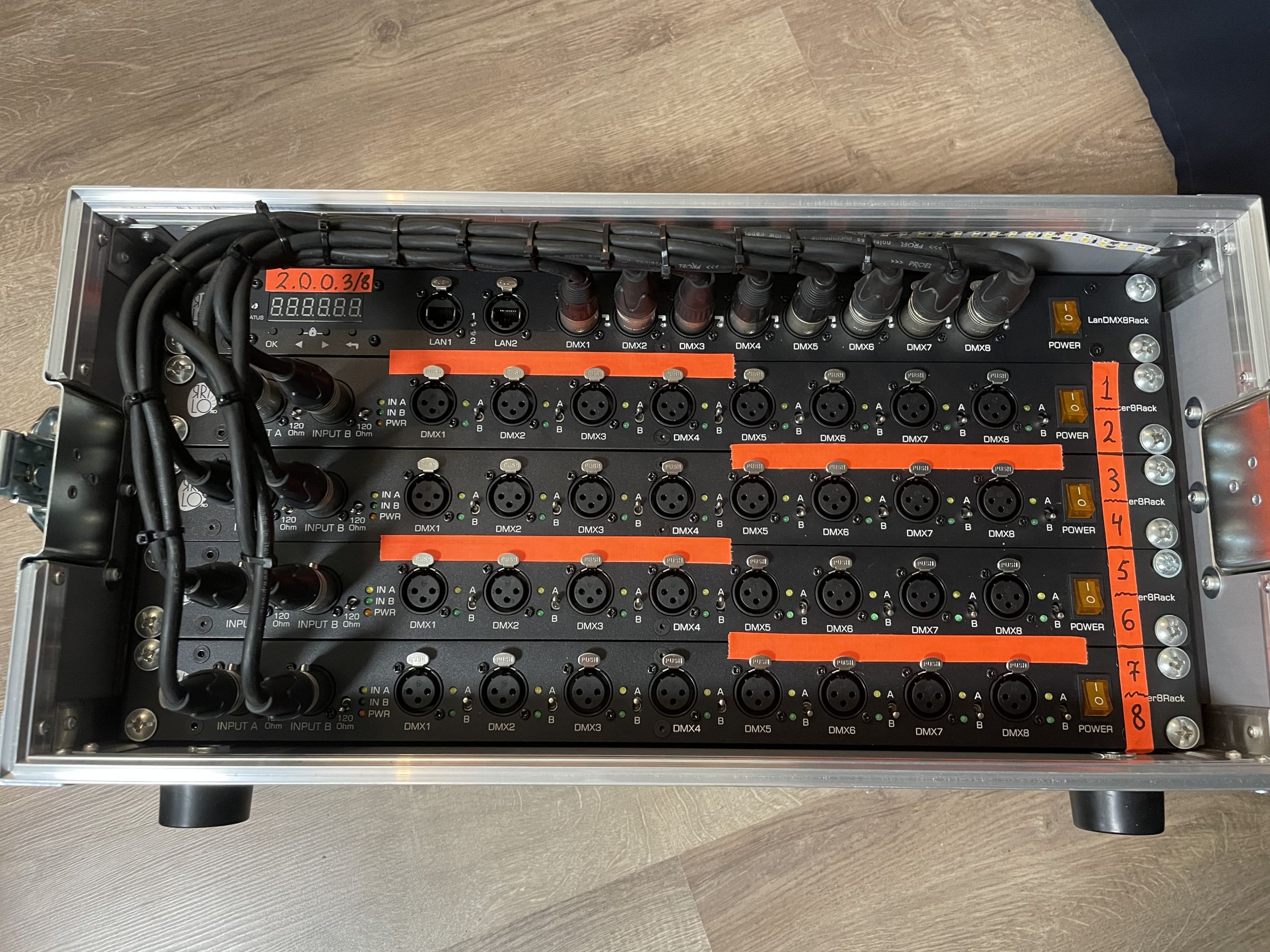

Соединяем, подписываем и маркируем:

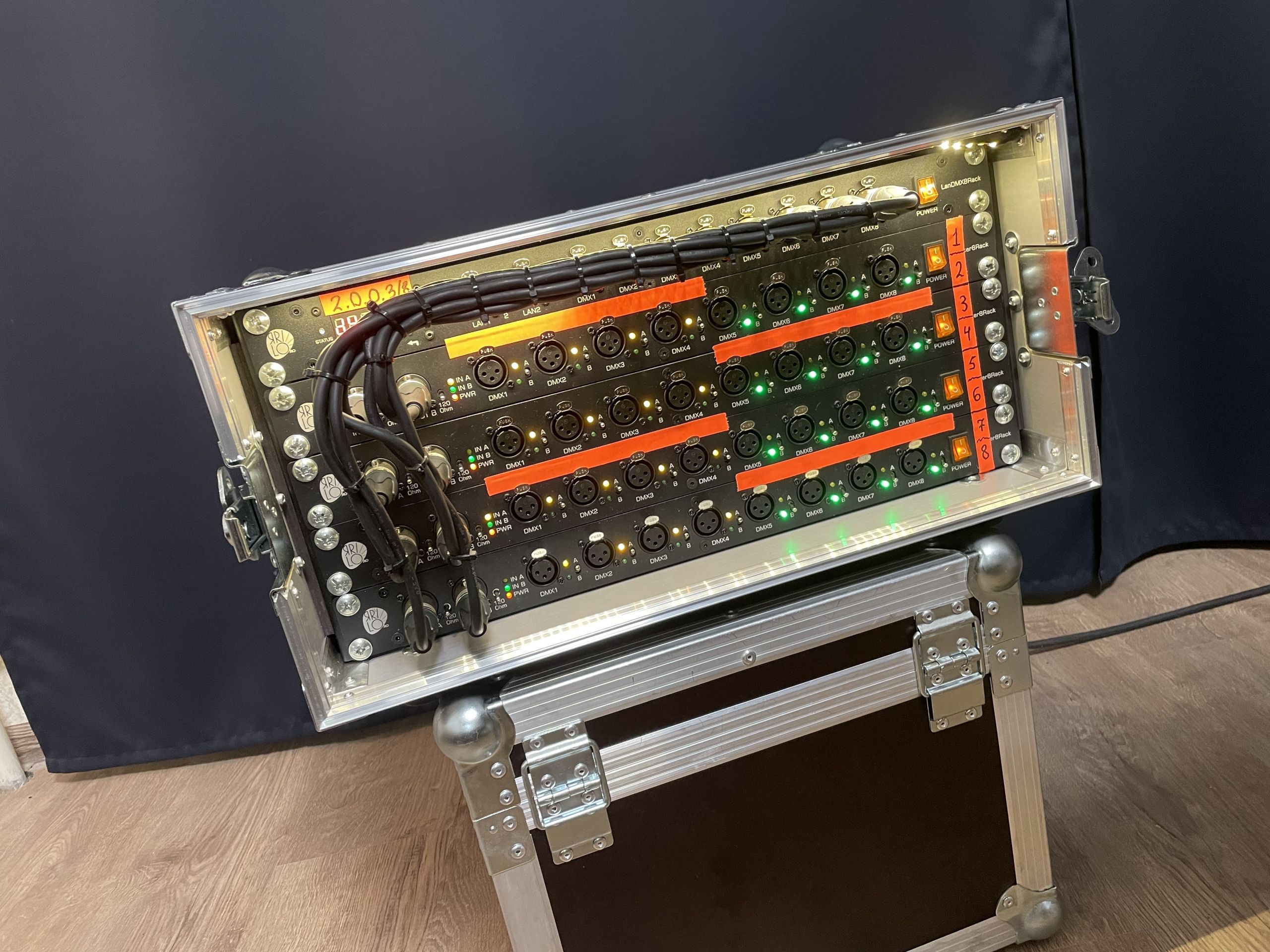

Итоговый результат

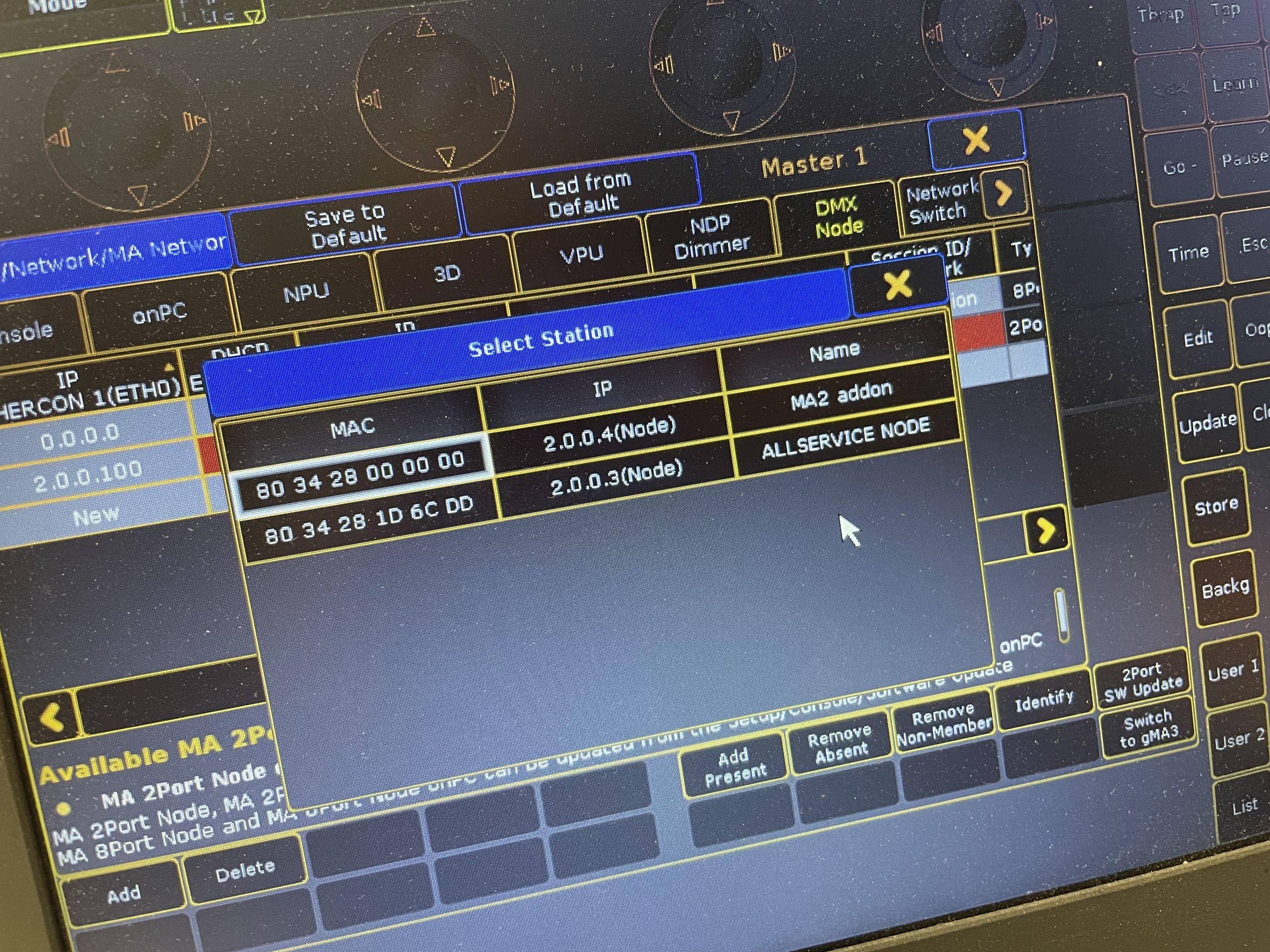

А если подключить к МА2, то он там тоже отобразится:

Теперь можно не бояться, что на сцене под что-то не хватит дырок, что некуда будет воткнуть неожиданно образовавшиеся «спецэффекты» или что-то ещё. А самое приятное — работать с таким сетапом, осознавая, что это полностью отечественное производство: устройства внутри рэка, сам рэк и сборка этого всего в единое целое.

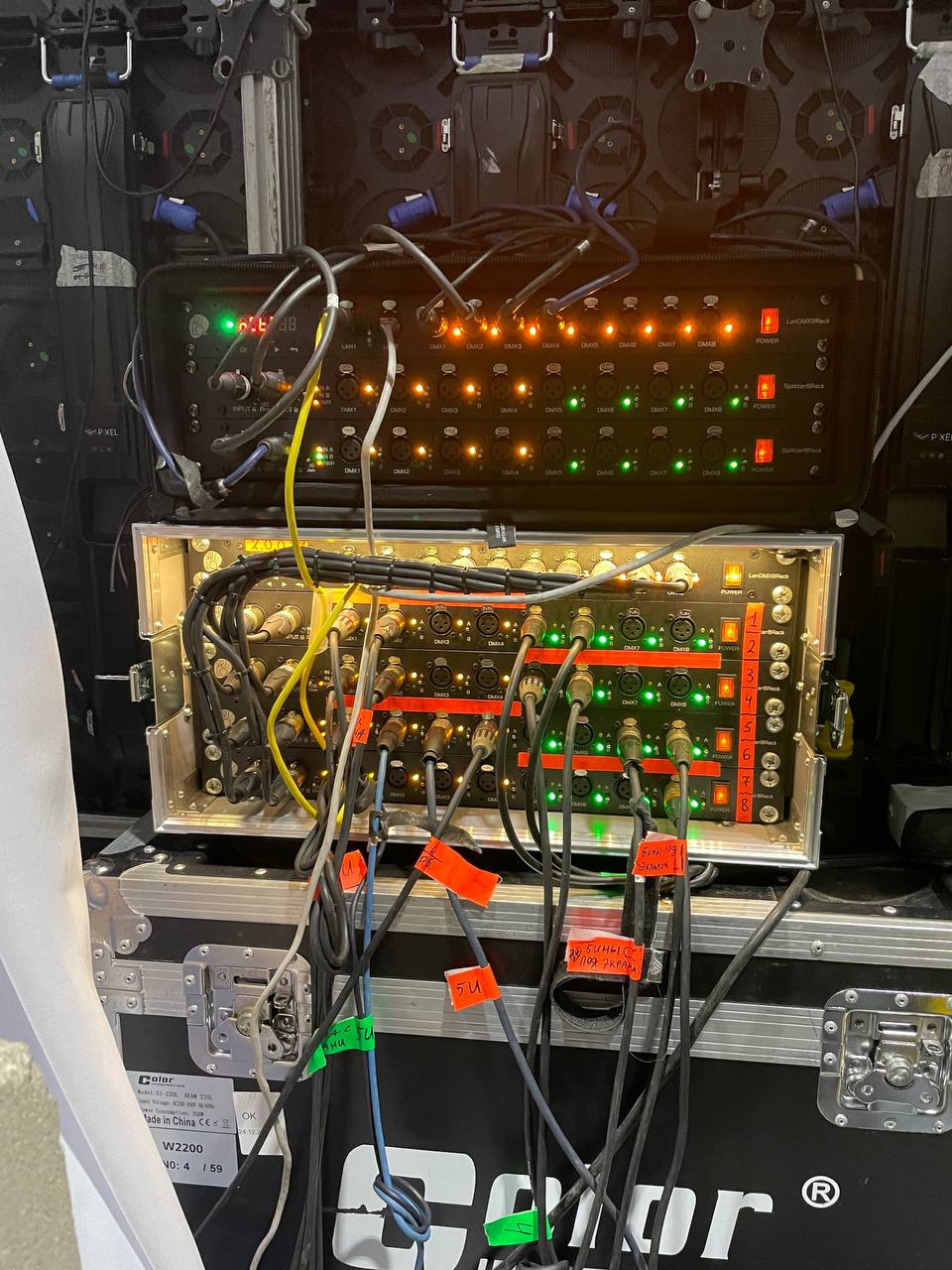

Использование на мероприятии
