Управляем большим шоу с... расчёски!
Люблю я интересные задачи, а они любят меня, ну и так сложилось, что для одного мероприятия нужно было предоставить режиссеру трансляции пульт для управления яркостью света на лица артистов и яркостью экрана.
Первое, что приходит в голову — ставим ещё одну МАшку в сессию, яркость медиасервера тоже заводим в пульт, делаем для режиссера трансляции отдельную страницу с групповыми мастерами всего, что ему нужно, и проблема решена. Но согласитесь, тогда бы не было этой истории. Как всегда, на это немного не хватило бюджета.
Начинаю думать, что делать, и прихожу к выводу, что дополнительную МАшку можно просто заменить на расчёску. Прям самую обычную, максимально простую.

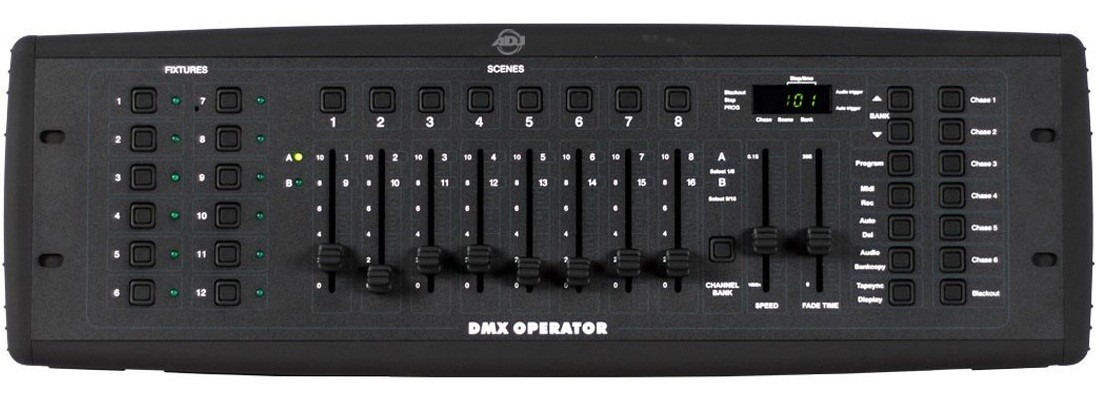

В местном клубе, которому я помогал несколько лет назад перейти с расчёски на машку я одолжил лежащий без дела DMX OPERATOR, его 8-ми фейдеров мне вполне хватало для моих задач.
Ещё нам потребуется что-то с поддержкой DMX-входа, чтобы сигнал с расчёски мог попасть в основную световую сеть. Из представленных на рынке устройств я остановился на LANdmx4+1 от российской компании Ярило.
Он на борту имеет один вход и позволяет отдать пришедший в него DMX-поток в любой юниверс артнета или sACN.
Схема была собрана и отработана на мероприятии, а потом подумал, что нужно ей поделиться со всеми, вдруг это поможет кому-то в решении их задач и проблем. Поэтому дальше покажу все настройки и соединения, сделанные дома на столе.
Настройка артгейта

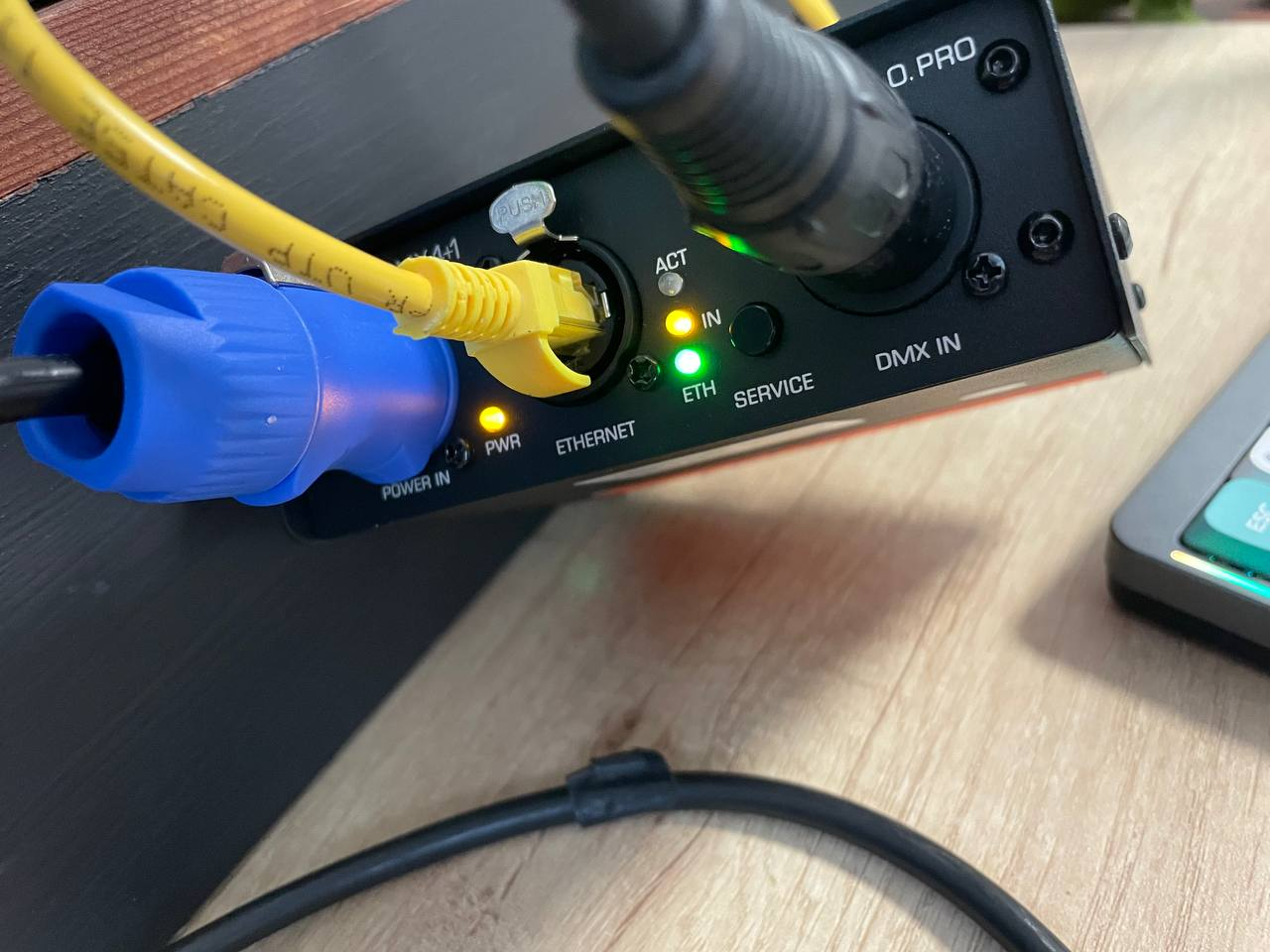

Выход из расчёски подключаю в DMX-вход артгейта:

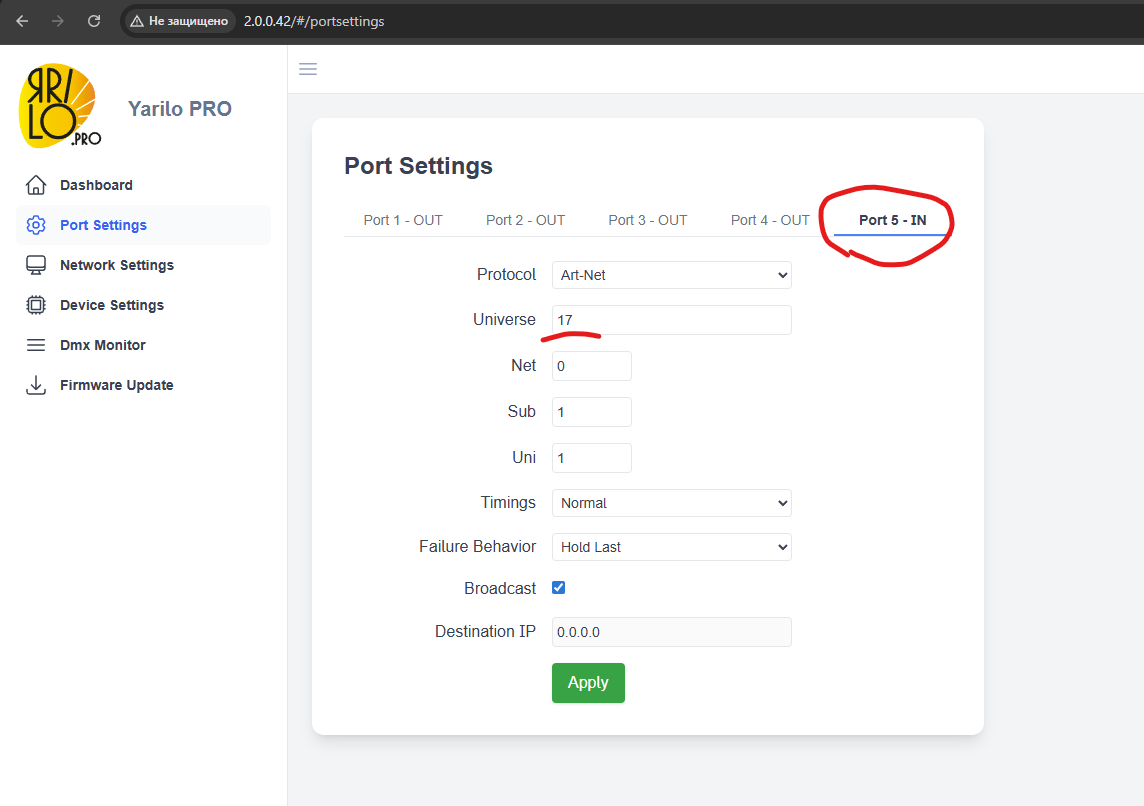

Далее необходимо настроить его отправку в нужный юниверс. Я выбрал 18-й, поэтому в настройках артгейта это и указываем:
Но тут можно заполнить только верхнее поле абсолютным значением номера юниверса, а NET, SUBNET и UNIVERSE заполнятся сами, поэтому для вывода нашего DMX-входа в сеть на 18-том юниверсе, мы ставим значение 17 в поле Universe, а поля Net, Sub и Uni заполнятся сами значениями 0, 1, 1. Не забываем сохраниться.
Настройка grandMA2

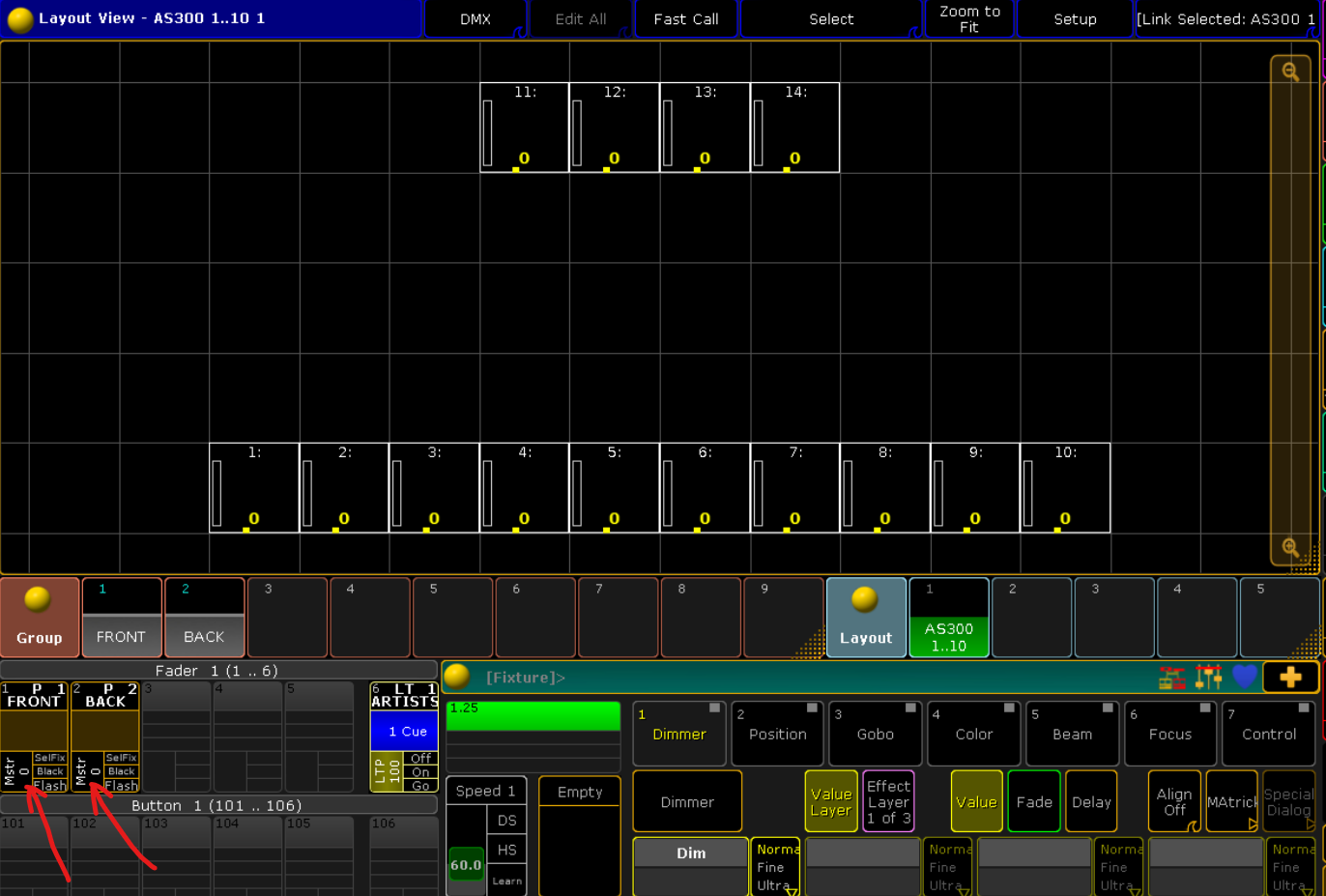

Теперь переходим в МА2. Для примера я запатчил две группы спотов, групповые мастера которых нужно отдать в управление режиссёру трансляции:

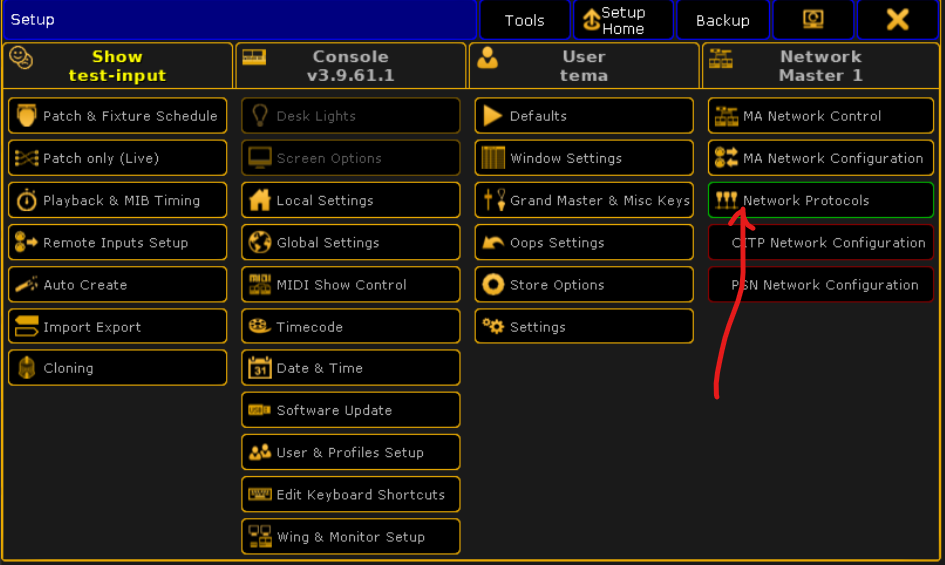

Теперь нажимаем Setup и выбираем Netrwork Protocols

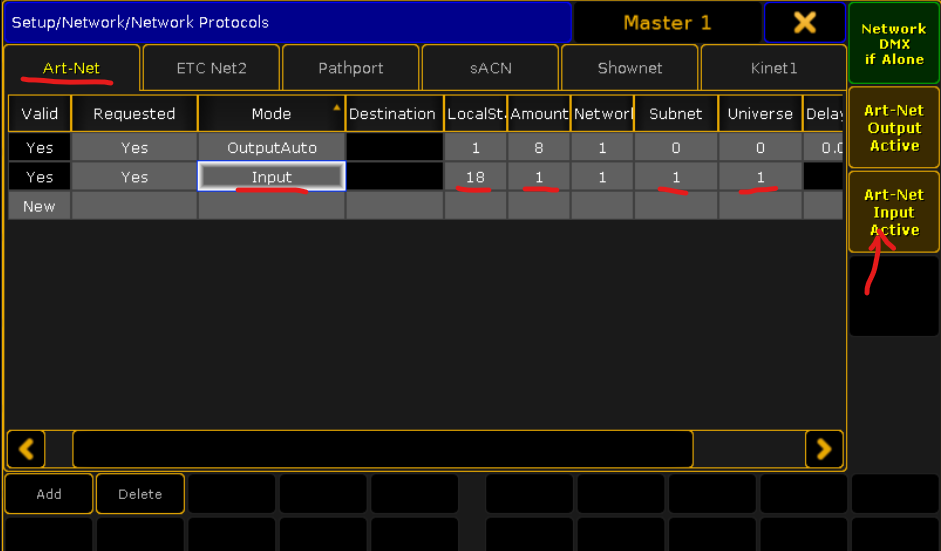

В разделе Art-Net добавляем новую строку:
Параметры:
Mode: Input — будем слушать артнет, а не отдавать его
LocalStart: 18 — будем принимать потоки, начиная с 18-го
Amount: 1 — будем принимать 1 поток
Network: 1 — по умолчанию, внутри МА нетворки артнета считаются с 1
Subnet: 1 — принимать поток будем из второго сабнета
Universe: 1 — принимать поток будем с первого юниверса (при условии 1-го сабнета — это 17-йюниверс в артнете, значит глобально он 18, если считать с единицы)

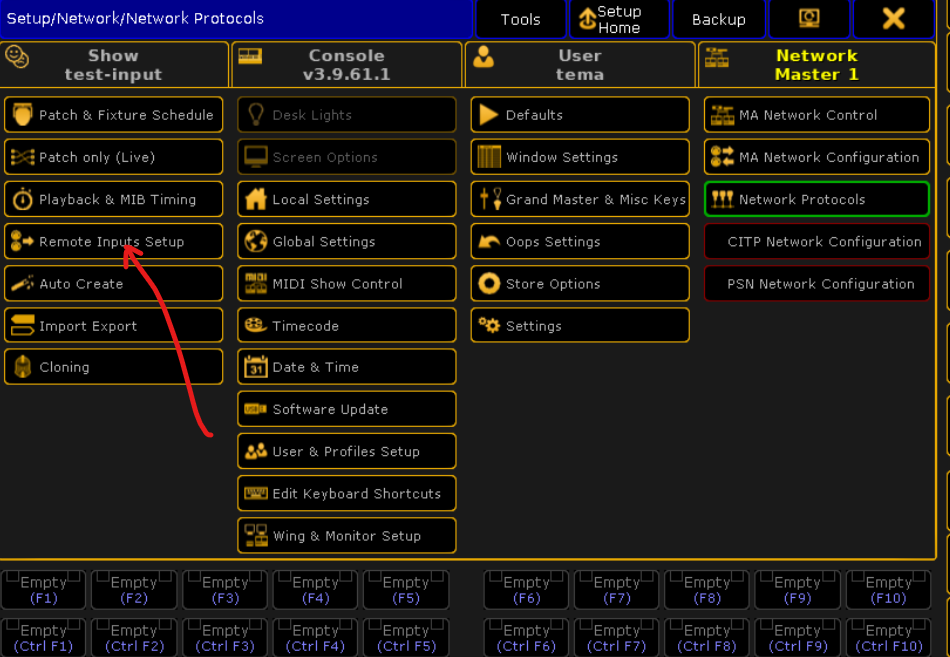

Теперь в окне Setup идём в раздел Remote Input Setup

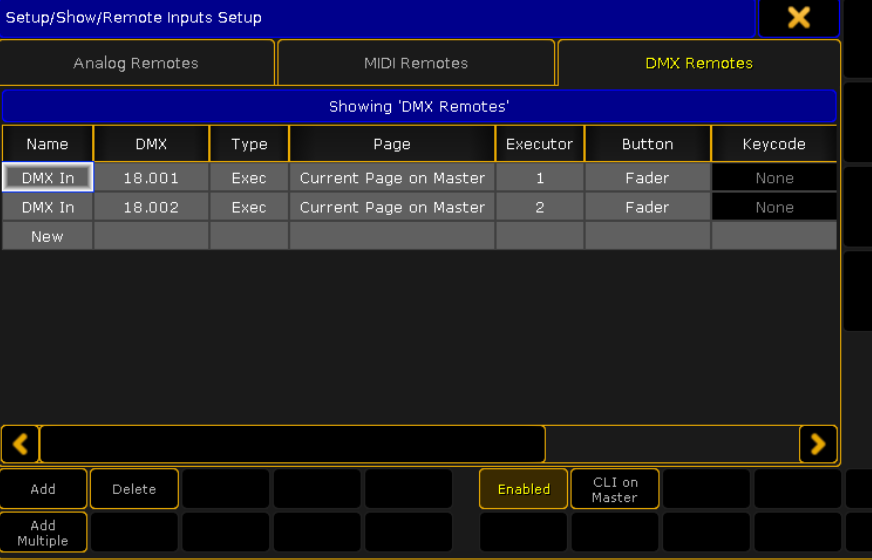

И на вкладке DMX Remotes добавляем две строки
Первая будет управлять фейдером первого экзекьютора, вторая — вторым. Тут задаём нужный DMX-адрес нашего входа, при необходимости можно указать страницу.
На этом с МА2 — всё, уже всё должно начать работать и управляться.
Настройка Resolume
Теперь давайте настроим Resulume для управления яркостью экранов. Артгейт посылает DMX из расчёски не только в МА-шку, а бродкастит его во всю сеть, поэтому помимо МА, мы можем его спокойно принять ещё и в медиасервере.

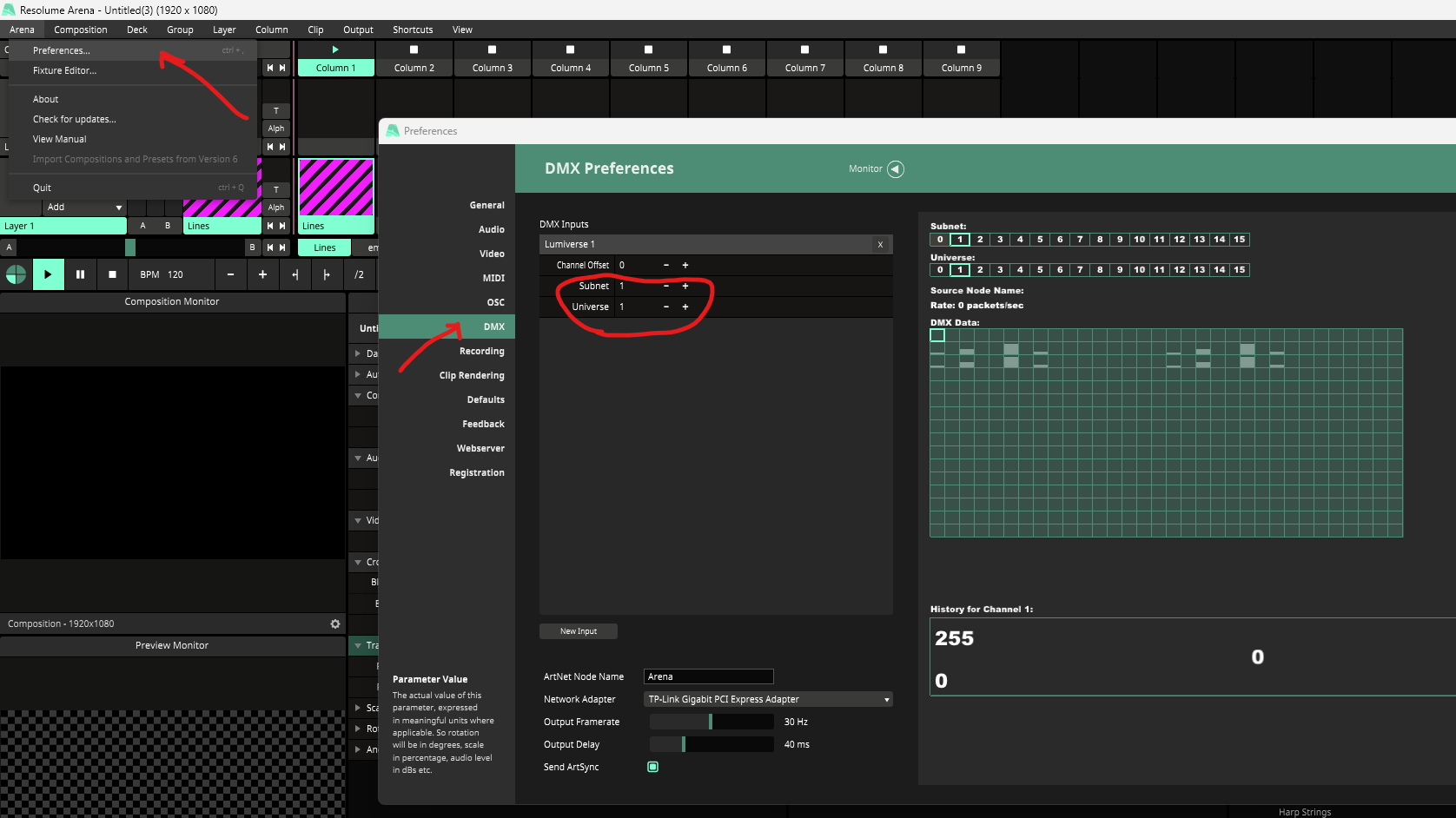

Идём в настройки резолюма, в разделе DMX добавляем Input (если его ещё не было) и просим его слушать 17-й юниверс артнета (Subnet 1, Universe 1):
Теперь нужно замапить фейдер яркости. В меню Shortcuts выбираем Edit DMX, нажимаем на нужный фейдер в резолюме (я выбрал фейдер яркости всей композиции, но можно выбрать и фейдер яркости нужно слоя), после этого на расчёске дергаем нужный фейдер (в моём случае третий) и останавливаем маппинг DMX в меню Shortcuts.

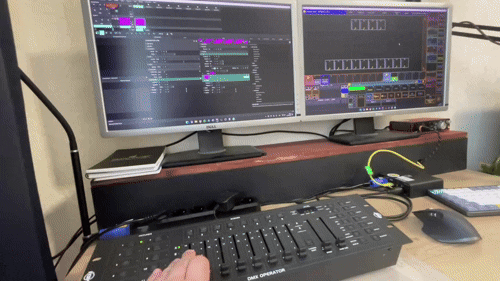

Итоговый результат:
Как можно ещё использовать DMX-вход и расчёску:
- Инсталляция для бара/ресторана. Куда-нибудь прячем комп с MA2onPC, бармену/официанту выводим расчёску и делаем в МАшке 8 сцен (жрать/плясать/медляк/торт и т. д.), которые включаются просто поднятием фейдеров на расчёске, а «страшный» интерфейс МАшки человек, разносящий еду никогда и не увидит.
- Управление медиасервром. Аналогично этой статье мапим расчёску в резу и рулим яркостью/эффектами и т. д. Зачастую, найти лежащий без дела DMX OPERATOR или его аналоги намного проще и дешевле, чем купить какой-нибудь APC MINI.
- Рулить концерт (не только пару ручек для режиссёра трансляции, а прям самому рулить концерт). Это особенно прикольно, если вы найдёте более старую версию расчёски, на которой было 48 фейдеров. Это намного дешевле, чем купить несколько фейдерных крыльев.
Дайте вашей расчёске вторую жизнь!
